Contexte

Avant de programmer, il faut connecter le débitmètre AB32 et un bouton poussoir à la Raspberry Pi Pico.

Le débitmètre génère des impulsions que nous lirons sur la broche GP18, et le bouton poussoir, connecté à GP26, servira à réinitialiser les mesures.

Voici comment réaliser le montage, étape par étape.

Spécifications du débitmètre AB32

  • Alimentation : 3,8 à 20 VDC (nous utiliserons 3,3 V de la Pico).
  • Signal : Onde carrée, référencé à la masse.
  • Connecteur : 3 pins (3,96 mm) : VCC, GND, OUT.



Étapes de câblage

  1. Préparation
    • Branche avec un fil rouge le 3,3 V sur la ligne rouge en haut la breadbord (voir DT breadbord Pico).
    • Branche avec un fil noir le GND sur la ligne noire en bas de la breadbord.
  2. Branchement du débitmètre AB32 :

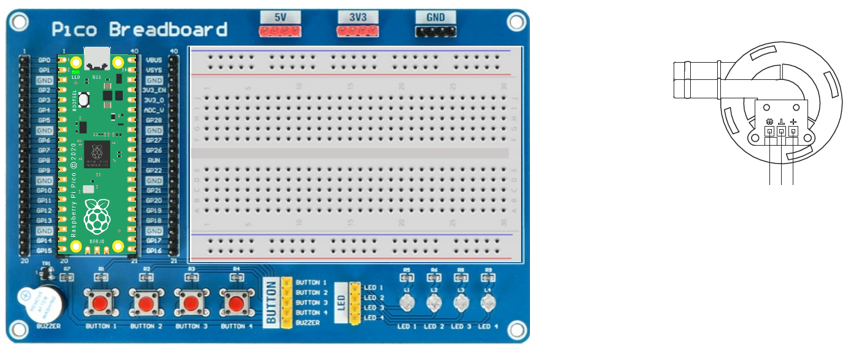

    • Prends le débitmètre AB32 et identifie ses 3 pins (voir DT débimètre)
    • Connecte le fil VCC (Pin 1) à  ligne rouge 3,3 V .
    • Connecte le fil GND (Pin 2) à  ligne noire GND .
    • Connecte le fil OUT (Pin 3) à la broche GP18 de la Pico.
    • Ajoute une résistance de 10 kΩ et le condensateur de 100nF.
  3. Branchement du bouton poussoir 1 :
    • Connecte le bouton poussoir 1 (buttun 1)à GP26.



Vérification

  • Faire vérifier le montage par le professeur avant la mise son tension.
