Télécharger le fichier robot_maqueen_plus_v2_inventor_26.zip



Dézipper les fichiers dans le répertoire Documents de votre espace personnel.


Lancer Autodesk Inventor




Définir le projet courant

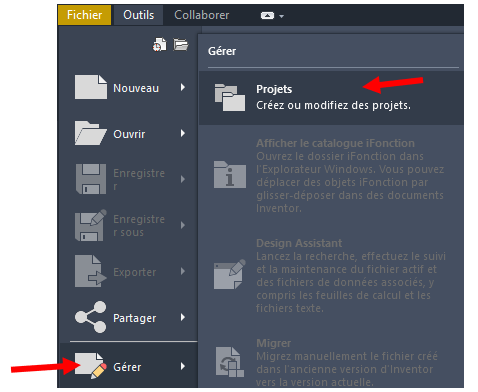

Menu Fichier puis Gérer puis Projets


Cliquer sur Parcourir....   Choisir  le fichier de projet robot_maqueen_plus_v2.ipj





Ouvrir l'assemblage

Ouvrir le fichier d'assemblage     avec le menu Fichier puis, Ouvrir




Positionner le robot

Se mettre en vue de dessus en cliquant sur  avec l’icône  puis sur le dessus du colis.




Créer le nouveau support


Cliquer sur , donner un nom à la nouvelle pièce, ex : support



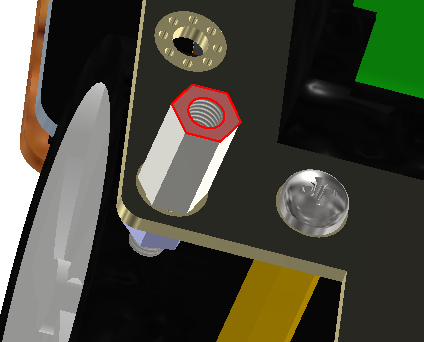

Cliquer sous la pince droite

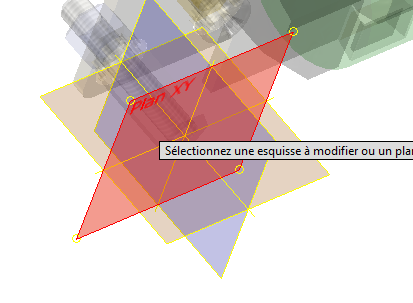

Cliquer sur puis sur le plan xy

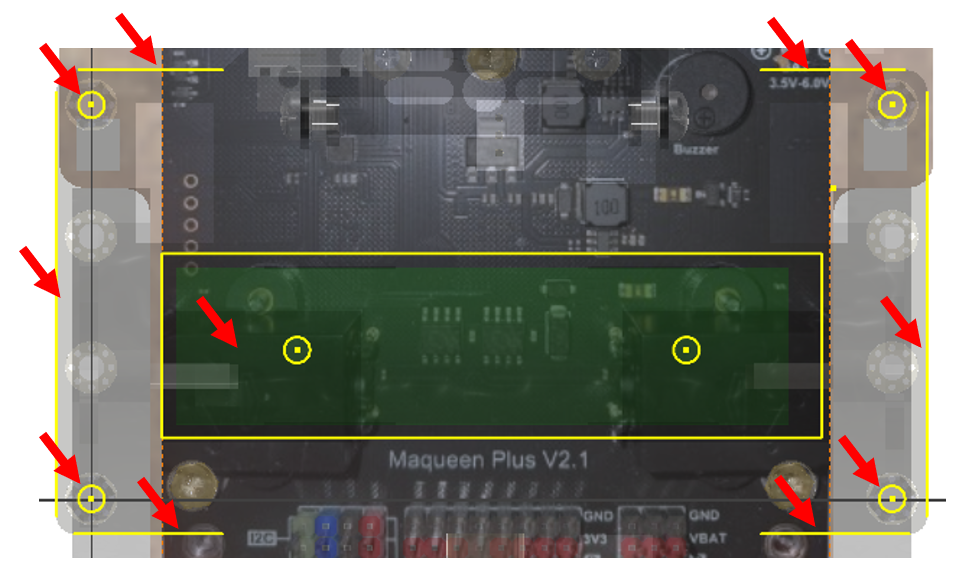

Cliquer sur , puis cliquer sur la batterie, les 4 trous de fixation, les cotés de la plaque su support de batterie.






Dessiner le contour du support avec l'outil



Exemple

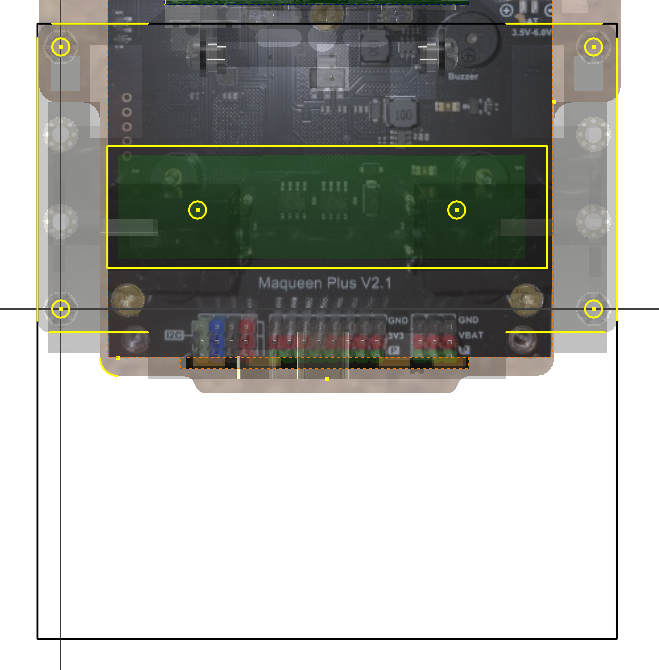

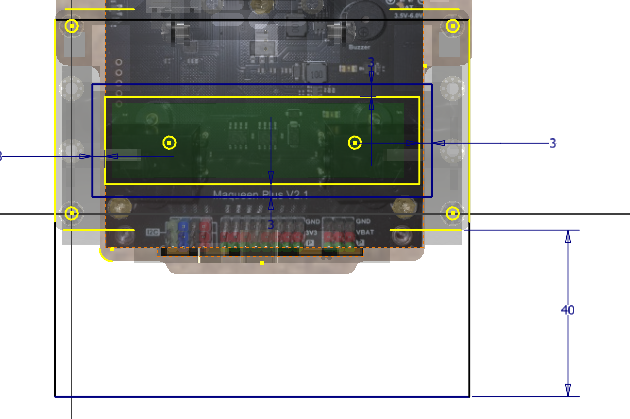

Faire le contour de la batterie, ajouter des cotes....





Cliquer sur terminer l'esquisse.

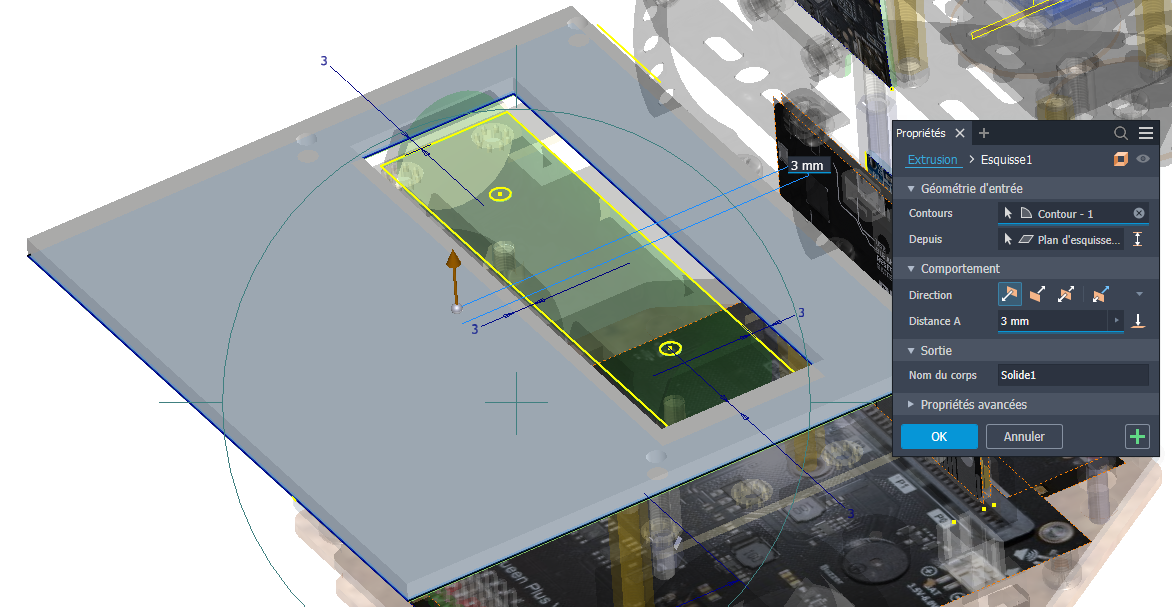

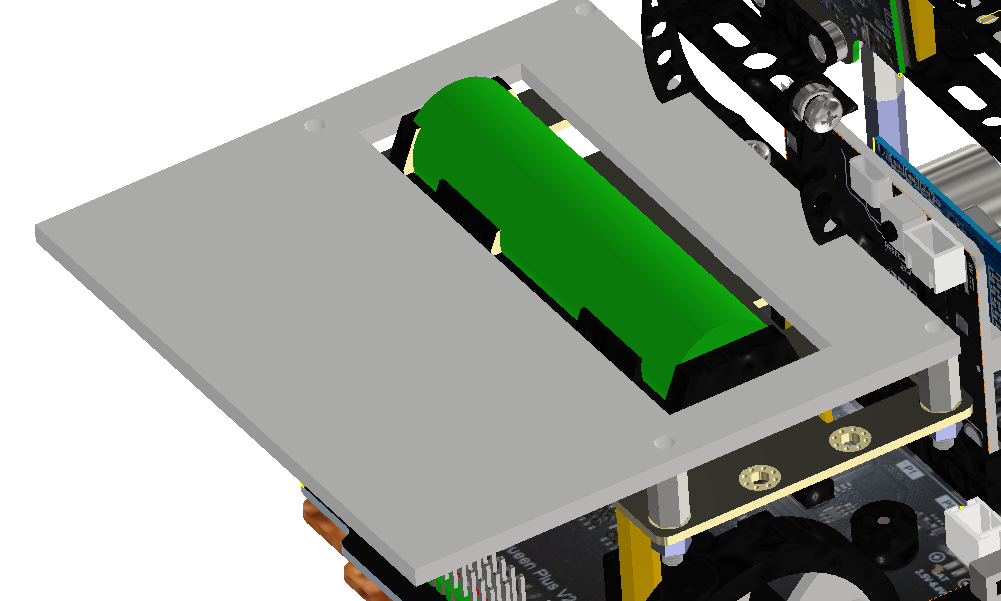

Cliquer sur   puis sélectionner les surfaces à extruder. Choisir 3 mm d'épaisseur.





Il est possible de modifier la pièce.  Clic droit sur le nom de la pièce dans l'arborescence puis modifier. Ensuite rouvrir l’esquisse.




Pour découper  au laser la pièce voir le tutoriel  du
