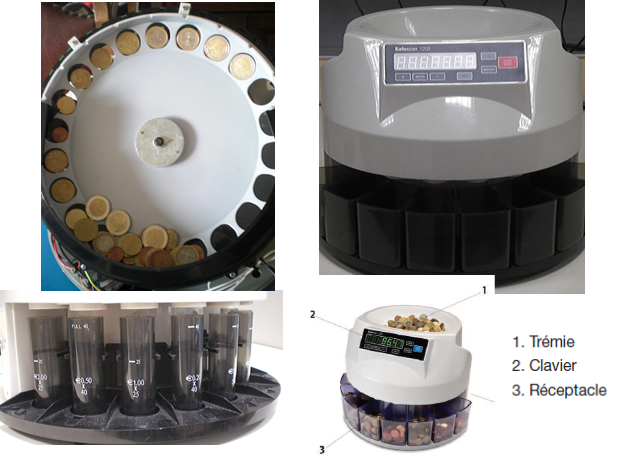

Le fonctionnement de la trieuse compteuse de pièces SAFESCAN 1200 E est basé sur un tri effectué grâce à la mise en rotation d’un tourniquet devant un crible qui permet de trier les pièces dans l’ordre des diamètres, puis de les stocker soit dans des godets soit dans des tubes selon le besoin. Les photos suivantes présentent ce principe :




Un lot de pièces à trier est stocké dans la trémie.

Le tourniquet est alimenté en pièces par l’intermédiaire d’une trappe motorisée, placée en dessous de la trémie.

Le fonctionnement de la trappe est assuré par un moteur à courant continu associé à un réducteur.

La mise en rotation du tourniquet est assurée par un motoréducteur synchrone biphasé.

Le système de contrôle commande est assuré par un microcontrôleur associé à divers composants qui permettent de traiter les informations délivrés par des capteurs et de délivrer des ordres de commande aux deux systèmes de pilotage des moteurs.


L’opérateur remplit la trémie de pièces en vrac et appuie sur le bouton de départ de cycle (dcy). Une trappe au fond de la trémie s’ouvre puis se ferme laissant ainsi tomber quelques pièces sur un tourniquet incliné. Les pièces viennent se positionner sur ce tourniquet et sont remontées grâce à la rotation. Sous le tourniquet se trouve un socle avec des trous rectangulaires dont la hauteur augmente progressivement. Ainsi, la pièce de 1 centime ne pourra tomber que dans le premier trou, celle de 2 centimes dans le deuxième…La pièce étant inclinée et en appuie qu’en bas, elle va basculer. Elle est récupérée dans un bac. Lors de sa chute, la pièce coupe le signal d’un détecteur optique (d1) et permet ainsi le comptage.



Q1. Effectuer un cycle de tri en utilisant fiche mise en route trieuse mode réel et la notice.



Q2. Noter les mouvements de la trappe et du tourniquet lors du fonctionnement.
