Tutoriel Arduino

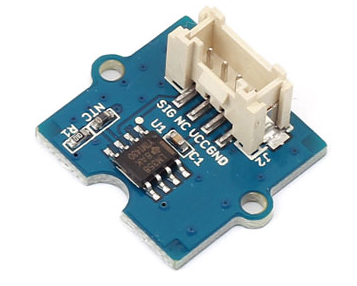

V1.0, V1.1 ou V1.2

Tension: 3.3 - 5V

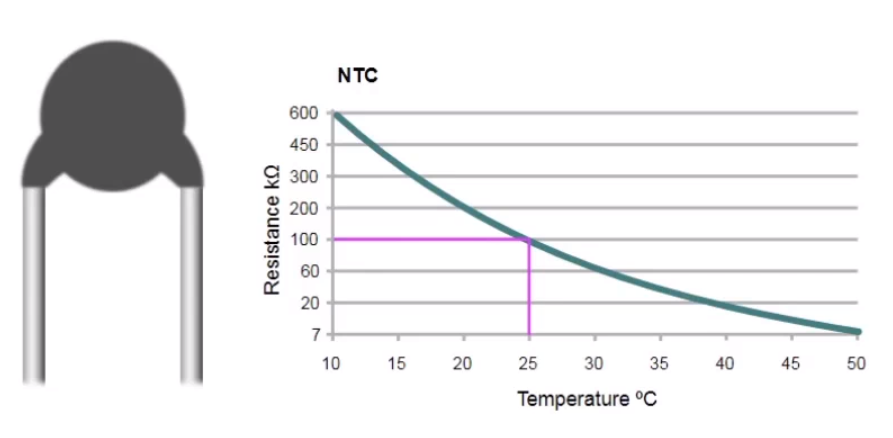

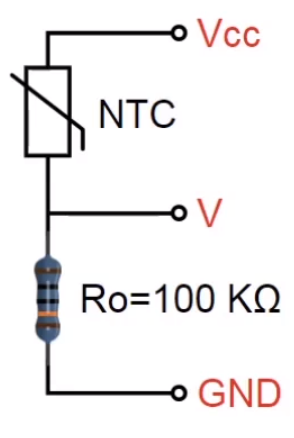

R0  : 100 kΩ

Tolérance de résistance: ± 1%

Plage de température de fonctionnement: -40 +125 °C

Coefficient B : V1.0  3975,  V1.1 4250,  V1.2 4250

#include <math.h>

const int B = 4275;               // B valeur résistance en fonction de la version du capteur de température Grove
const int R0 = 100000;            // R0 = 100k
const int pinTempSensor = A0;     // Capteur connecté sur A0


void setup() {
    Serial.begin(9600);
}

void loop() {
    int a = analogRead(pinTempSensor);                                                // conversion analogique-numérique 0-1023

    float R = 1023.0/a-1.0;
    R = R0*R;                                                                                // calcul de la résistance

    float temperature = 1.0/(log(R/R0)/B+1/298.15)-273.15;                         // calcul de la température

    Serial.print("temperature = ");
    Serial.println(temperature);                                                        // envoi sur le port série de la température

    delay(100);
}
