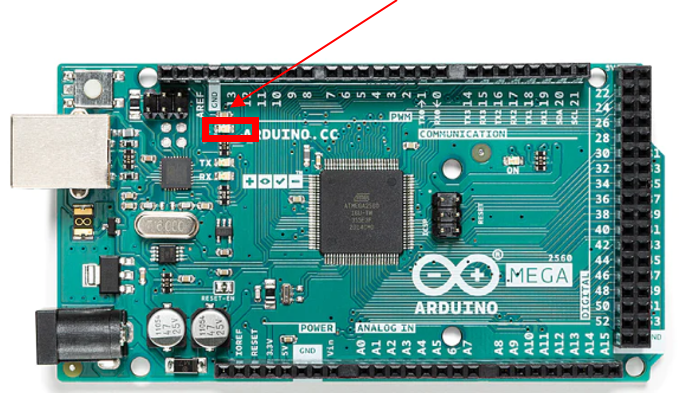

La plupart des cartes Arduino ont une LED intégrée. Sur le modèle UNO ou MEGA, elle est liée au port numérique 13.


Glisser déposer le bloc sortie numérique [Digital Output] depuis la librairie graphique [Library Browser] dans  [Simulink Support Package for Arduino Hardware] puis [Common] avec comme paramètre la Pin 13.

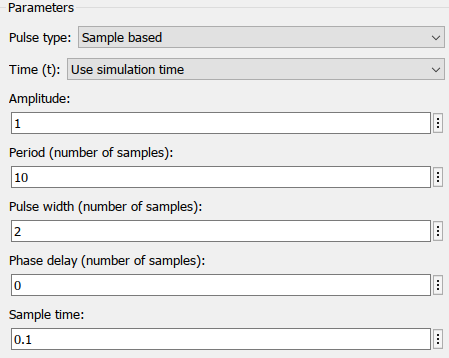

Glisser déposer un bloc générateur d'impulsions  [Pulse Generator] depuis la librairie graphique [Library Browser] dans [Simulink] [Commonly Used Blocks] avec les paramètres suivants :



Glisser déposer un oscilloscope [Scope]  depuis la librairie graphique [Library Browser] dans [Simulink] [Sources]
