Le mode externe (Monitor et Tune) permet de :


  • lancer l'exécution d'une simulation Simulink directement sur la carte Arduino tout en permettant de régler les paramètres. Lorsque une valeur de paramètre est modifiée dans le modèle elle est immédiatement communiquée à la carte Arduino.


  • surveiller les effets de différentes valeurs de paramètres en affichant les signaux de sortie sur les blocs Sink ou dans Simulation Data Inspector (SDI) .


Non possible avec une Arduino Uno.



Régler Stop Time sur inf

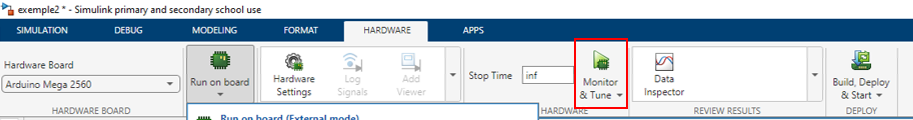

Dans l'onglet Hardware,  cliquer sur Monitor & Tune



La surveillance se lance et il est alors possible de modifier en temps réel un paramètre.

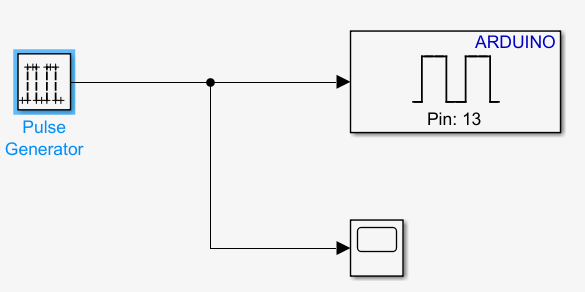

Exemple : dans le bloc générateur d'impulsions  [Pulse Generator], changer le paramètre Pulse width à 8

La LED change son clignotement immédiatement.
