Raspberry Pi Pico MicroPython

Ce moduleGrove est basé sur le convertisseur lumière-numérique I2C TSL2561 pour transformer l'intensité lumineuse en signal numérique.

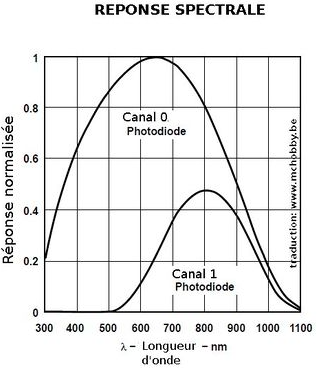

Deux photodiodes permettant de couvrir le spectre entier et le spectre infrarouge. Il est donc possible de choisir entre 3 spectres de détection : spectre infrarouge, spectre visible pour l'homme ou spectre complet.

Caractéristiques :

• Alimentation 3.3 à 5.1 Vcc
• Plage de mesure 0.1 à 40000 lux
• 3 spectres de détection :
• spectre infrarouge,
• spectre visible pour l'homme,
• ou spectre complet.

from pi_pico_tsl2561 import *
from machine import I2C, Pin
from time import sleep

# Crée un objet I2C
i2c0 = I2C(0, scl=Pin(9), sda=Pin(8), freq=400000)
sleep(1)

# Crée un objet Tsl2561
tsl = Tsl2561(i2c0)


while True:
    # Lecture d'une valeur
    tsl.integration_time(402)

    ecl = tsl.read(True, True)                    # Gain automatique, valeurs brutes des 2 photodiodes
    print( "Eclairement brut : ", ecl)
    sleep(1)

    ecl = tsl.read(True, False)                   # Gain automatique, valeur spectre visible œil humain en lux
    print( "Eclairement oeil : ", ecl, " lx")
    sleep(1)

Méthode

.read(autogain, données_brutes)

autogain : False ou True. Pas d'autogain si intégration en manuel

données_brutes :

• False renvoie l'éclairement spectre visible œil humain en lux
• True renvoie un tuple (spectre complet, spectre IR) en donnée brutes

Remarque : activation puis désactivation automatique du capteur

.integration_timer(temps)

Réglage du temps d'intégration

temps en ms  : 0, 13, 101, ou 402 (0 = manuel)

.gain(val)

Réglage du gain

val : 1 ou 16

.active(val)

Active ou désactive manuellement le capteur

val : True pu False
