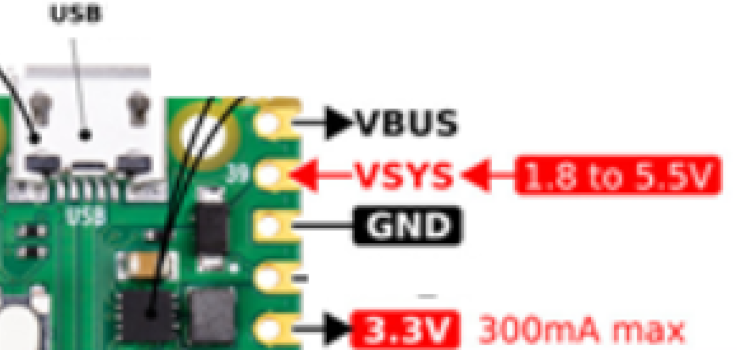

• 5V par USB : la carte régule ensuite à 3,3V.
  • 1,8V à 5,5V max par la broche VSYS : la carte régule ensuite à 3,3V. Ex 2 piles AAA
  • 3,3V par la broche broche 3.3V : alimentation en direct des composants de la carte


  • USB et VSYS peuvent être branchés en même temps, sans danger
  • USB et 3.3V en même temps, interdit.



Exemples courants :

    • Batterie Li-Ion 3,7 V → VSYS
    • Piles AA ou AAA (3–4,5 V) → VSYS
    • Power bank USB → micro-USB
    • Alimentation labo 5 V → VSYS ou USB


Sorties pour alimenter des composants :

    • VBUS = 5V USB non régulé 300 mA max
    • 3.3 V régulé 300 mA max
