Sur l'ESP32 et en MicroPython :

  • La fonctionnalité CAN est disponible sur les broches 32 à 39.
  • GPIO 34,35,36 et 39 à utiliser comme entrée seulement.
  • GPIO1 TX et GPIO3 RX utilisés pour la communication avec le PC.


Shield base Grove avec ESP32 Wemos D1 R32

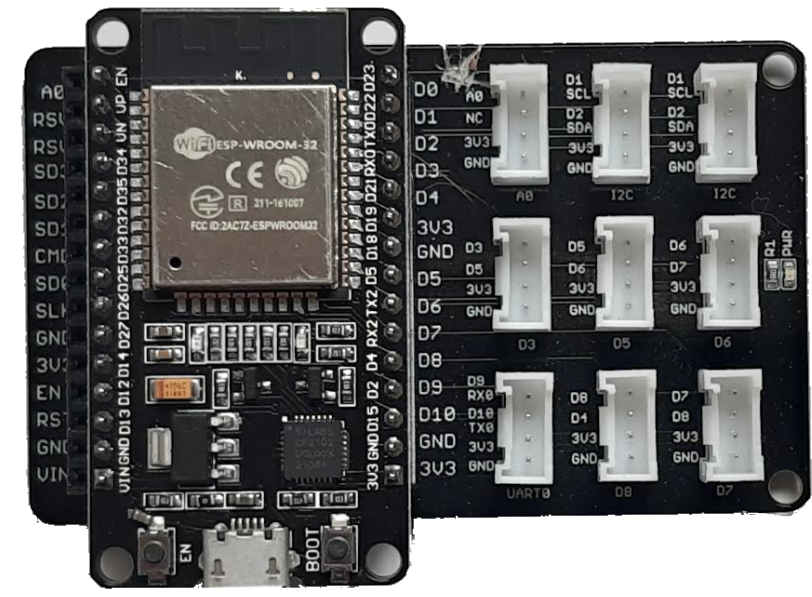

Shield base Grove avec ESP32  NodeMCU

Shield base Grove avec ESP32 Arducam

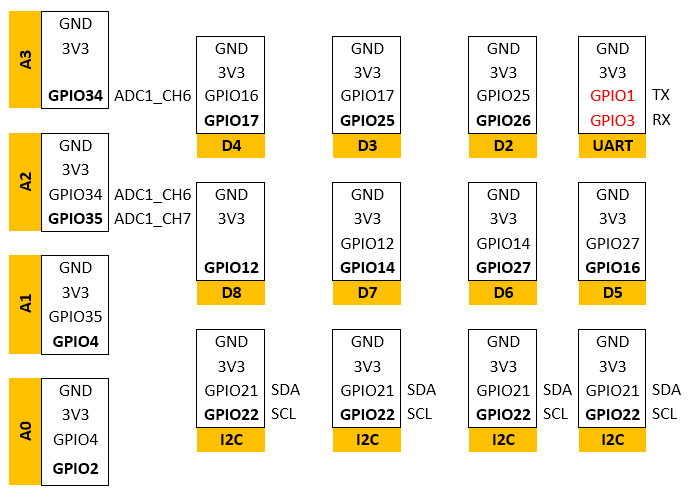

 Shield base Grove avec ESP32 Wemos D1 R32




Attention, il faut mettre l’interrupteur sur 3,3 V

.



Shield base Grove avec ESP32  NodeMCU



GPIO1 TX et GPIO3 RX utilisés pour la communication avec le PC.

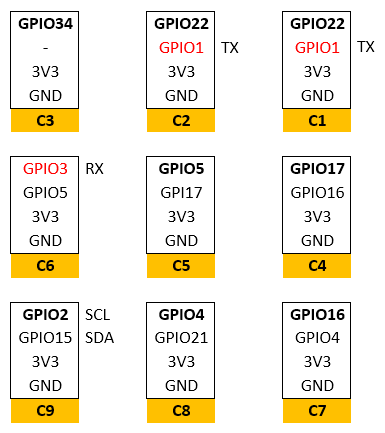

Les connecteurs ont été renommés C1, C2, .....

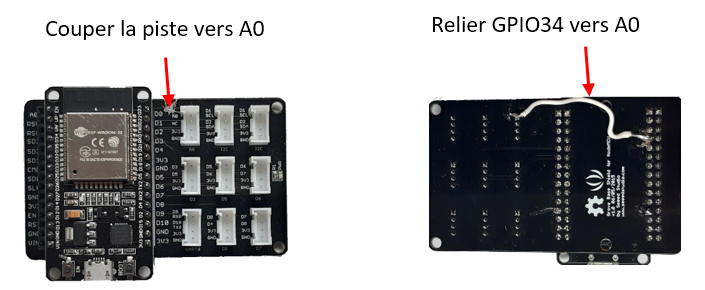

Modification du Shield Grove NodeMCu 105020008





Shield base Grove avec ESP32 Arducam



Attention, il faut mettre l’interrupteur sur 3,3 V

.
