Il faut utiliser une alimentation externe 5V sur certains modules Grove car la carte Micro:bit fonctionne en 3.3V

Deux possibilités :



 Adaptateur 3,3-5V Grove sans convertisseur

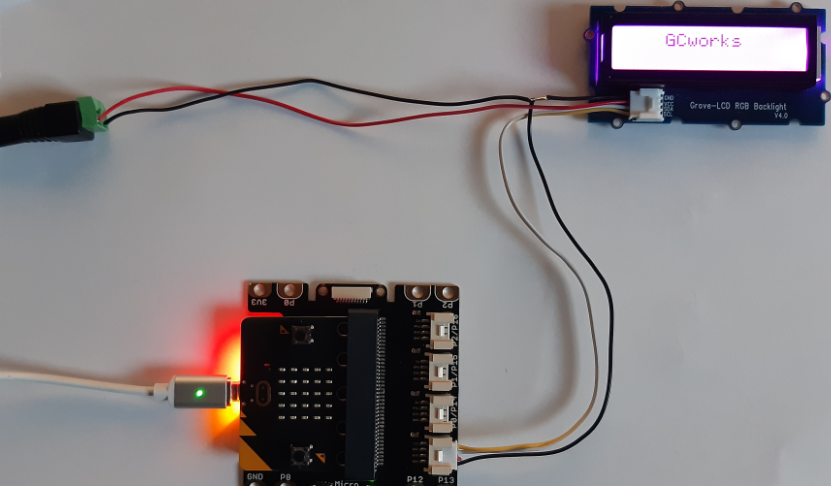

Exemple : raccordement de l'afficheur RGB LCD Grove sur la carte Micro:bit avec une alimentation 5V (fils rouge et noir)

Destruction de la carte Micro:bit en cas d'inversion du connecteur afficheur et du connecteur I2C Micro:bit....







 Adaptateur 3,3-5V Grove avec convertisseur

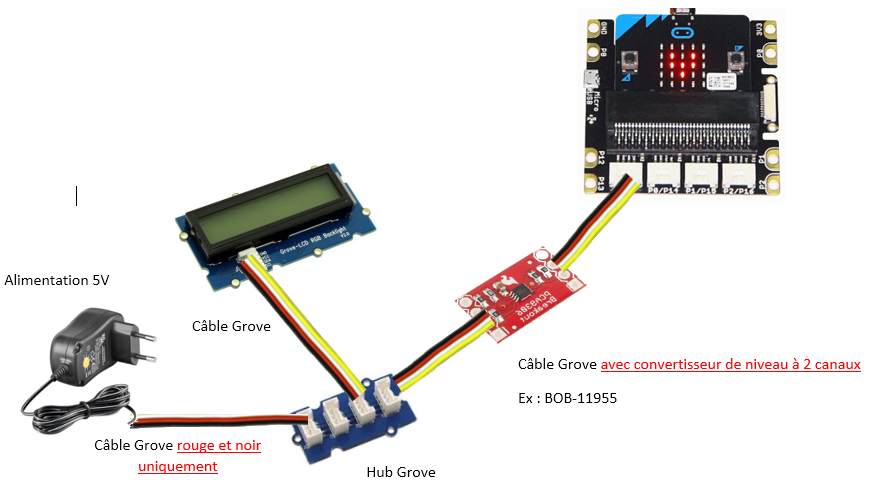

Exemple : raccordement de l'afficheur RGB LCD Grove sur la carte Micro:bit


Utiliser des câbles Grove classiques et couper les fils inutiles à ras des connecteurs.

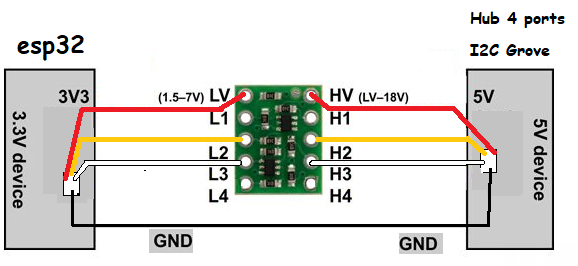

Détail du câblage avec le convertisseur de 4 niveaux logiques 2595 Polulu

Il est bidirectionnel et permet de convertir jusqu'à 4 signaux de 1,5 à 7 V (LV) en 4 signaux de LV à 18 V (HV).
