Il faut utiliser une alimentation externe 5V sur certains modules car la carte Raspberry Pi Pico fonctionne en 3.3V

Plusieurs possibilités :



 Adaptateur 3,3-5V  sans convertisseur de niveaux

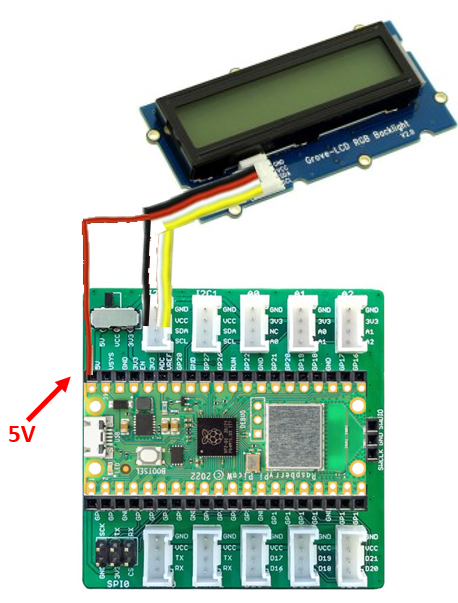

Exemple : raccordement de l'afficheur RGB LCD Grove sur la carte Raspberry Pi Pico avec une alimentation 5V issue de la carte Raspberry.

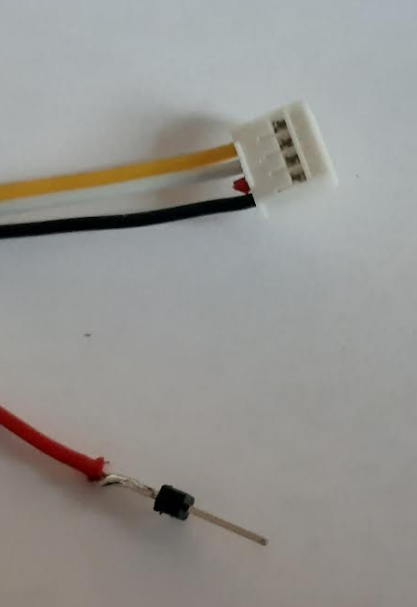

                          Réalisation, couper le fil rouge et souder une pin




 Adaptateur 3,3-5V  avec convertisseur de niveau

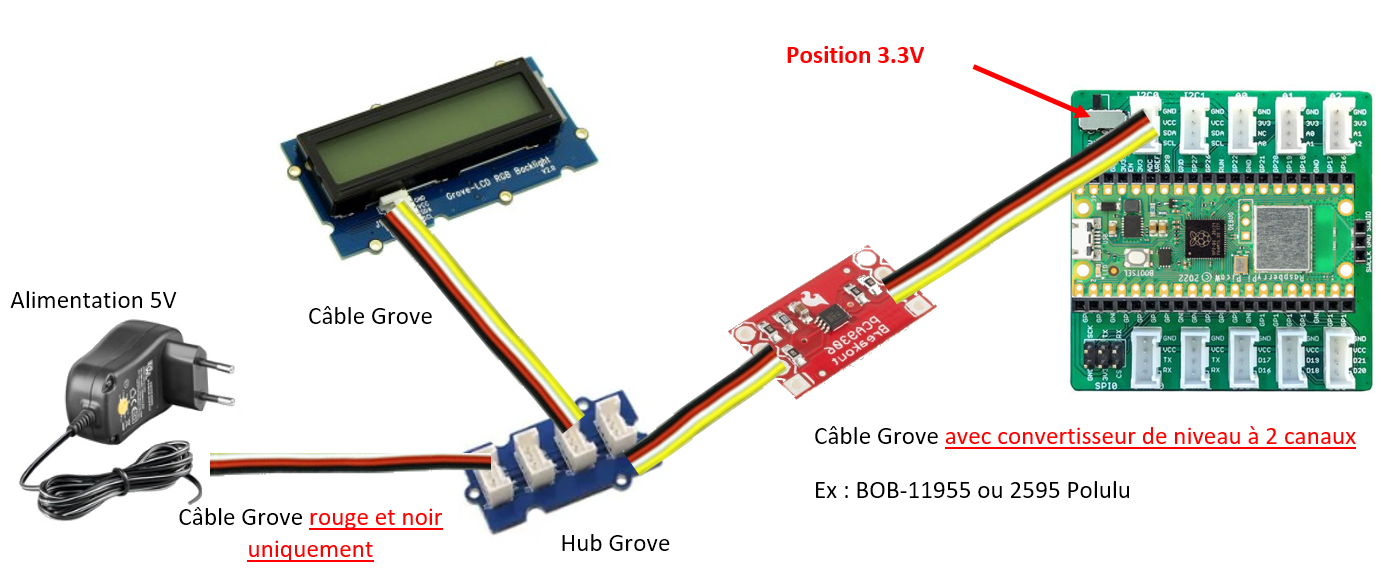

Exemple : raccordement de l'afficheur RGB LCD Grove sur le shield base.


Utiliser des câbles Grove classiques et couper les fils inutiles à ras des connecteurs.

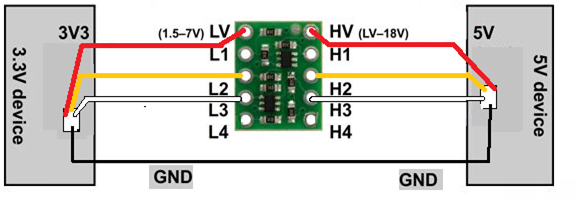

Détail du câblage avec le convertisseur de 4 niveaux logiques 2595 Polulu. Il est bidirectionnel et permet de convertir jusqu'à 4 signaux de 1,5 à 7 V (LV) en 4 signaux de LV à 18 V (HV).






 Adaptateur servomoteur


Pour raccorder un servomoteur sur la Raspberry Pi Pico, il faut une alimentation externe en 5 ou 6V.

Il faut modifier l'adaptateur Seed Studio d'origine :

    • couper le fil rouge et et le fil noir coté connecteur Shield Grove;

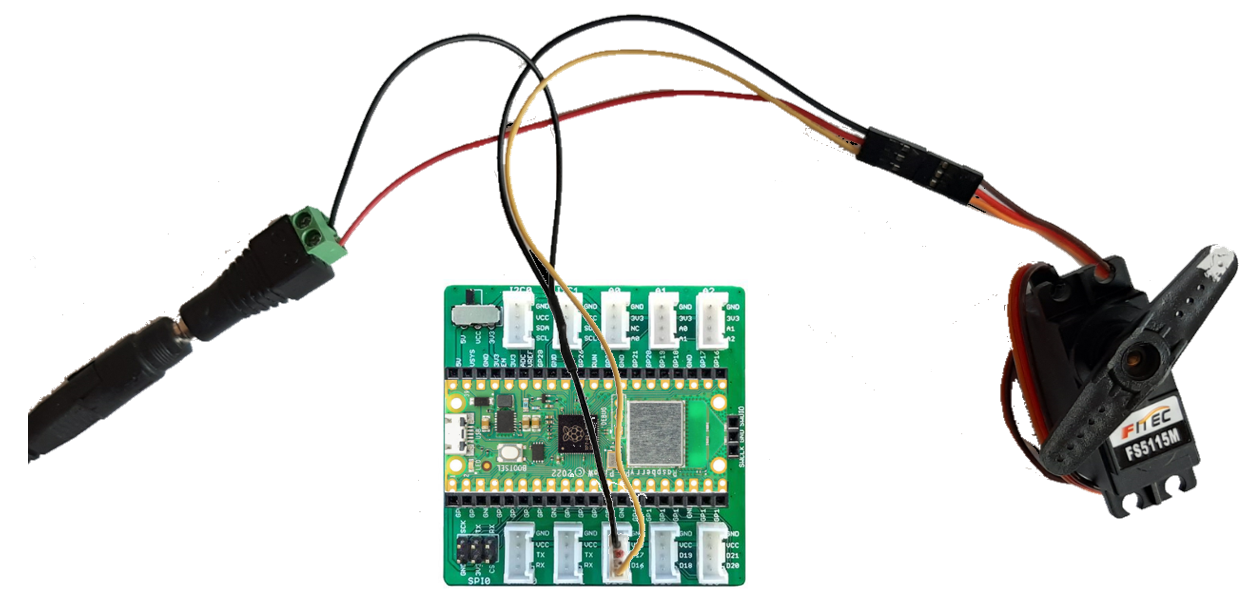

    • raccorder une alimentation externe sur ces 2 fils comme sur la photo ci-dessous.





Câble modifié


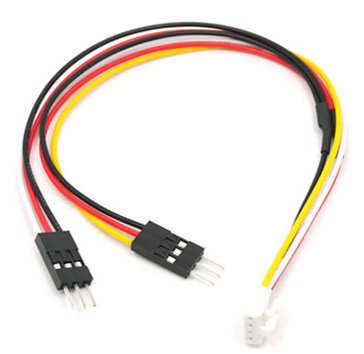

Câble d'origine Grove
