Description Raspberry Pi Pico

La Raspberry Pi Pico-W est une carte programmable miniature avec interface WiFi construite autour d'un RP2040. Elle est très simple d'accès et propose d'excellentes performances à très faible coût.

  • Fonctionnalités: cette version WiFi est idéale pour la réalisation de petits projets connectés, à faible consommation et nécessitant la flexibilité et la puissance du microcontrôleur RP2040.

    Raspberry Pi propose une documentation détaillée permettant aux débutants et amateurs de se familiariser avec la programmation en MicroPython, Python ou encore en C ou C++ de façon simple et ludique.


Le port USB permet également d'émuler un périphérique HID (Human Interface Device) comme un clavier, une souris ou tout type de périphériques USB (nécessite d'alimenter la Pico en 5 Vcc via sa broche VBUS).


  • Programmation: la Raspberry Pi Pico se programme en MicroPython via son port micro-USB avec l'IDE Thonny, disponible gratuitement pour Windows, macOS et Linux (cordon USB non inclus).
    Le microcontrôleur RP2040 peut également exécuter des instructions via des lignes de commandes (REPL).
    Pour les utilisateurs plus avancés, des kits de développement (SDK) permettent la réalisation d'applications en C/C++ et Python avec la carte Pico.

  • Remarques:
    - Les entrées logiques de cette carte sont uniquement compatibles 3,3 Vcc. Une tension supérieure endommagerait la Pico.
    - Cette carte n'exécute pas d'OS Linux, ne dispose pas de connecteur HDMI, CSI, DSI, etc. Cette carte est un microcontrôleur dont le fonctionnement se rapproche d'une carte Arduino® ou micro:bit®.



Caractéristiques Raspberry Pi Pico
  • Alimentation:
    - 5 Vcc via micro USB (cordon non inclus)
    - 1,8 à 5,5 Vcc via la broche VSYS
    - 5 Vcc via la broche VBUS
  • Microcontrôleur: RP2040
  • Microprocesseur: ARM Cortex-M0+ Dual Core à 133 MHz
  • Mémoire SRAM: 264 KB
  • Mémoire Flash: 2 MB
  • Interface WiFi:
    - circuit: Infineon CYW43439
    - fréquence: 2,4 GHz 802.11n
    - antenne intégrée
    - compatible WPA3 et SoftAP (point d'accès, jusqu'à 4 clients maxi)
    - interface: SPI
  • 26 broches GPIO comprenant:
    - 23 x E/S digitales
    - 3 x entrées analogiques (via ADC 12 bit)
    - 2 x interfaces UART
    - 2 x bus I2C
    - 16 x sorties PWM
    - 8 x broches PIO (programmable I/O)
    - 1 x interface SWD de debug
  • Interface hôte et périphérique de stockage USB 1.1 via le port micro-USB
  • Module RTC intégré
  • LED programmable sur GP25
  • Température de service: -20 à 85 °C
  • Dimensions: 51 x 21 x 3,9 mm
  • Poids: 3 g

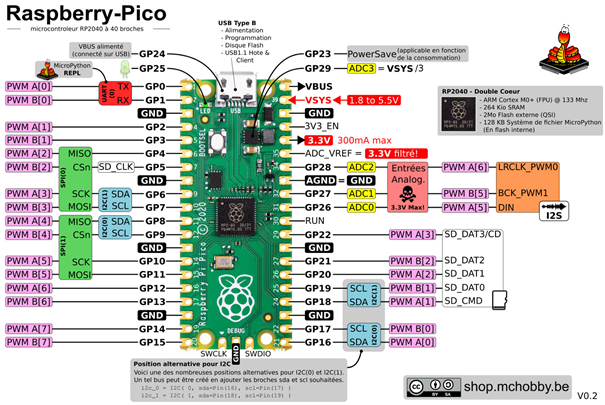

Brochage Raspberry Pi Pico

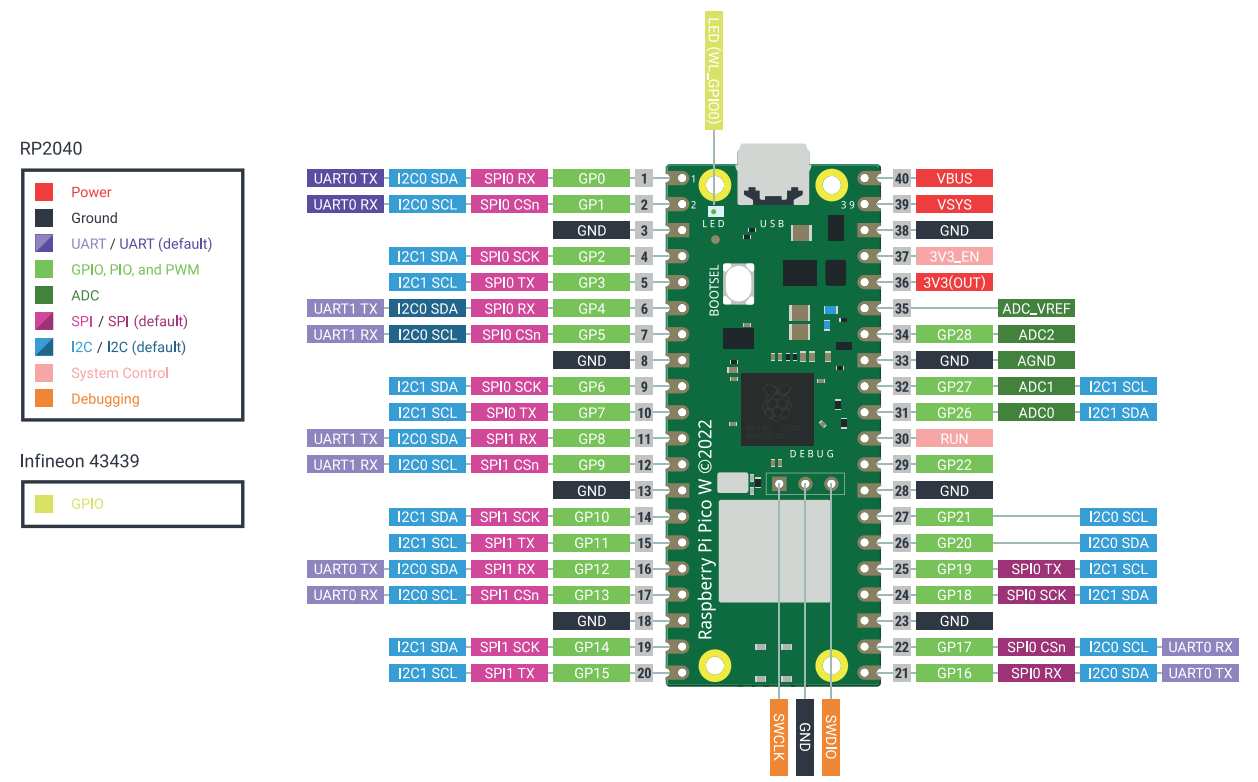

Modèle avec Wifi

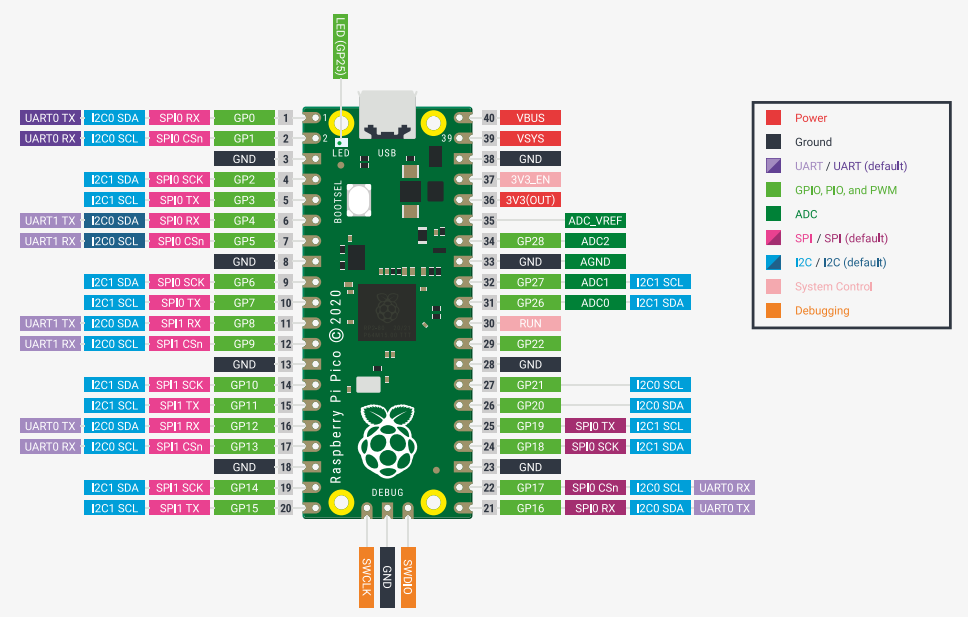

Modèle sans Wifi




Documentation Raspberry Pi Pico

Documentation Raspberry Pi Pico (Pinout, Fritzing Part, datasheet....)



Datasheets Raspberry Pi Pico

    https://datasheets.raspberrypi.com/
